カーナビ載せ替え

愛車タウンエースノア・リモナビSPに付いてるポンコツナビ(ワイドマルチAVステーションII #16022)のCD-ROMドライブのピックが完全に逝ってしまったので、同じくポンコツ純正HDDナビNHCT-W54を入手して載せ替えました。ストライクゾーン狭すぎるけどひょっとしてたどり着いて役に立つ人が。。。果たしているのか？

記事中に部品の入手が必要な場面がありますが、各自での対応をお願いします。筆者は対応できません。質問もお受けできません。
作業は自己責任で。

要点

ほとんどそのままでいけますが、CDチェンジャーとリアカメラは接続コネクタが異なるので、これを変換することが必要です。
チェンジャーは変換ハーネスを見つけちゃったので入手して接続。問題はリアカメラ。

リアカメラの接続

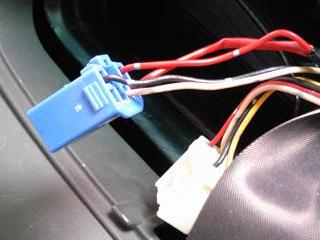

既設純正カメラのピンアサインは以下の通りです。調べは簡単につきました。

線のついてる側から見た図です。
+-+   +-+
|1|   |2|
+-+-+-+-+
|3|4|5|6|
+-+-+-+-+
 1 黒−灰　　　　　　カメラ電源 +6V
 2 赤−灰　　　　　　カメラ信号
 5 白−灰　　　　　　カメラ電源 GND
 6 裸線に赤チューブ　カメラ信号 GND

NHCT-W54のカメラ接続コネクタは今時のトヨタ純正についてる4Pなので、このコネクタを何らかの方法で入手し、4Pコネクタに接続替えします。深い意味はないですが、自分は分岐して旧コネクタを残しました。
GNDを端折ってボディに接続すると、モニターがリアカメラに切り替わりませんでした。1:1で4本とも接続します。
4Pのアサインは探せばそこら中にありますが、一応。

線のついてる側から見た図です。
+-+-+
|1|2|
+-+-+
|3|4|
+-+-+
 1 カメラ電源 +6V
 2 カメラ信号
 3 カメラ電源 GND
 4 カメラ信号 GND

非純正ナビでカメラを流用したい場合は6Vを作ってやる必要がありますが(12Vをぶち込むとカメラ壊れます)、それ系は調べれば出てくると思います。
